Назначение

Кинокамера «Союз УС-3» предназначена для павильонных съемок обычных и широкоэкранных кинофильмов на черно-белую или цветную 35-мм кинопленку с одновременной синхронной с изображением записью звука на отдельной звукозаписывающей аппаратуре.

Общая характеристика

Кинокамера «Союз» производства Москинап выпускалась с 1975 г. Съемка на нее велась преимущественно со штатива из-за большого веса кинокамеры. Отличается возможностью съемки при низких температурах, так как оборудована системой подогрева. Также производится одновременная синхронная запись звука на отдельной звукозаписывающей аппаратуре. Киноаппарат снабжен выходом на телевизионный тракт для телевизионного визирования и записи на видеомагнитофон.

Конструкция камеры

Двухсторонний четырехзубчатый грейфер и двухзубчатый контргрейфер обеспечивают устойчивость кадра 0,01 мм. Кассеты 150 и 300 м. Скорости съемки 6, 12, 24 к/с и 32к/с.
Применяются бъективы ОКС: 18; 22; 28; 35; 50; 75; 80; 100; 150; 200; 300 мм в латунных оправах или комплект анаморфотных объективов. Также можно применять и другие объективы со стандартной оправой, как Конвас и Кинор. Уровень шума при съемке на кинокамеру в боксе с частотой кадров 24 к/с составляет 26 дб, без бокса - 40 дб.
Поставляется в 2 вариантах: киносъемочном и телевизионном. Каждый вариант имеет два варианта комплектации: обычный и широкоэкранный.
Размеры: 930x575x620 мм;
Вес: 75 кг.

Технические характеристики

Привод:

Привод механизма аппарата от синхронного электродвигателя 1М-62, 140 Вт с питанием от трехфазной сети переменного тока 220 В, частотой 50 Гц, или от электродвигателя постоянного тока 24 В 120 Вт с кварцевой стабилизацией частоты съемки.

Обтюратор:

В аппарате применяется зеркальный однолопастный обтюратор с постоянным углом, раскрытия, что позволяет через визир наблюдать изображение, лишенное эффекта параллакса визирования.

Ход камеры:

• прямой
• обратный

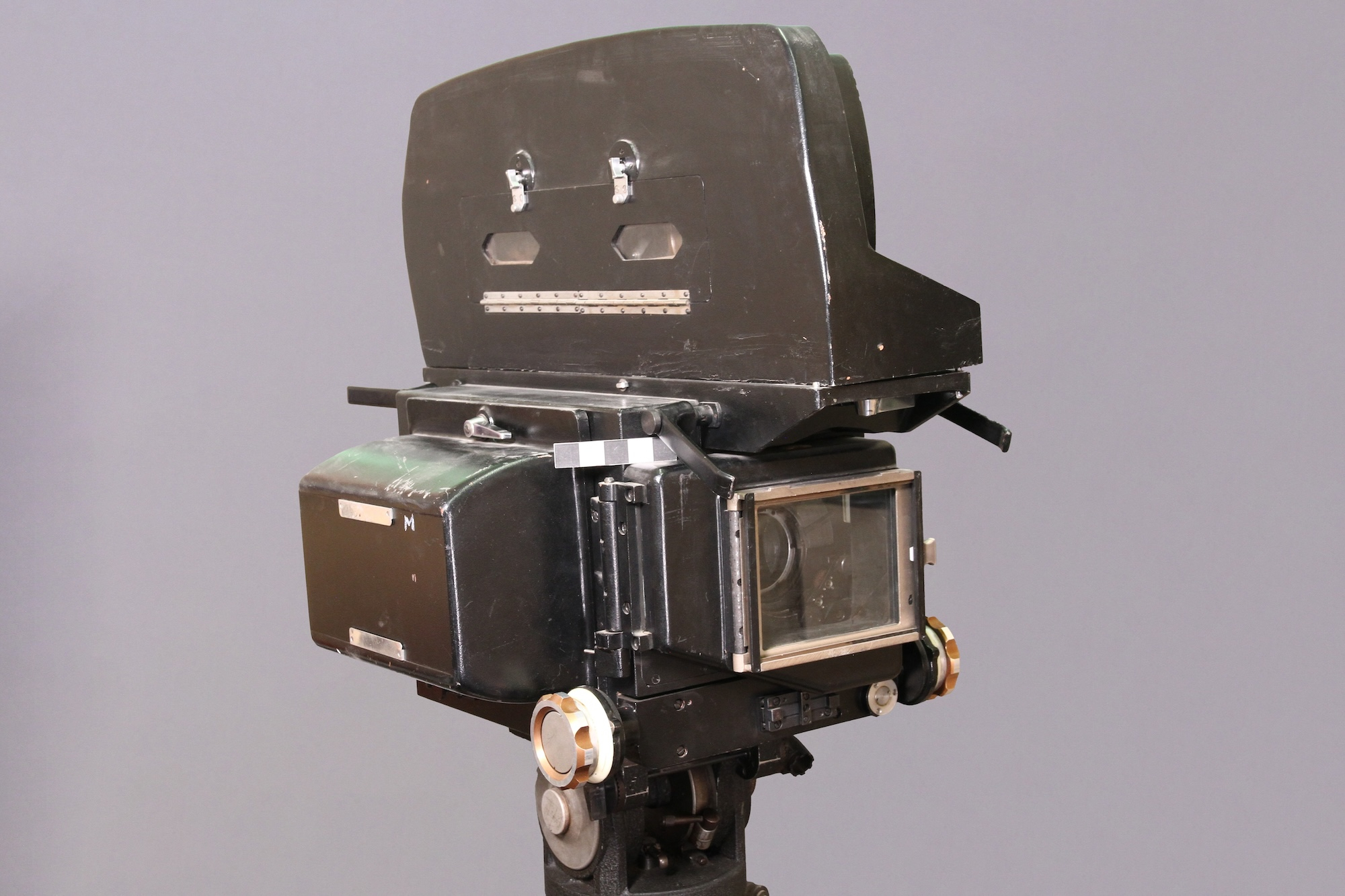

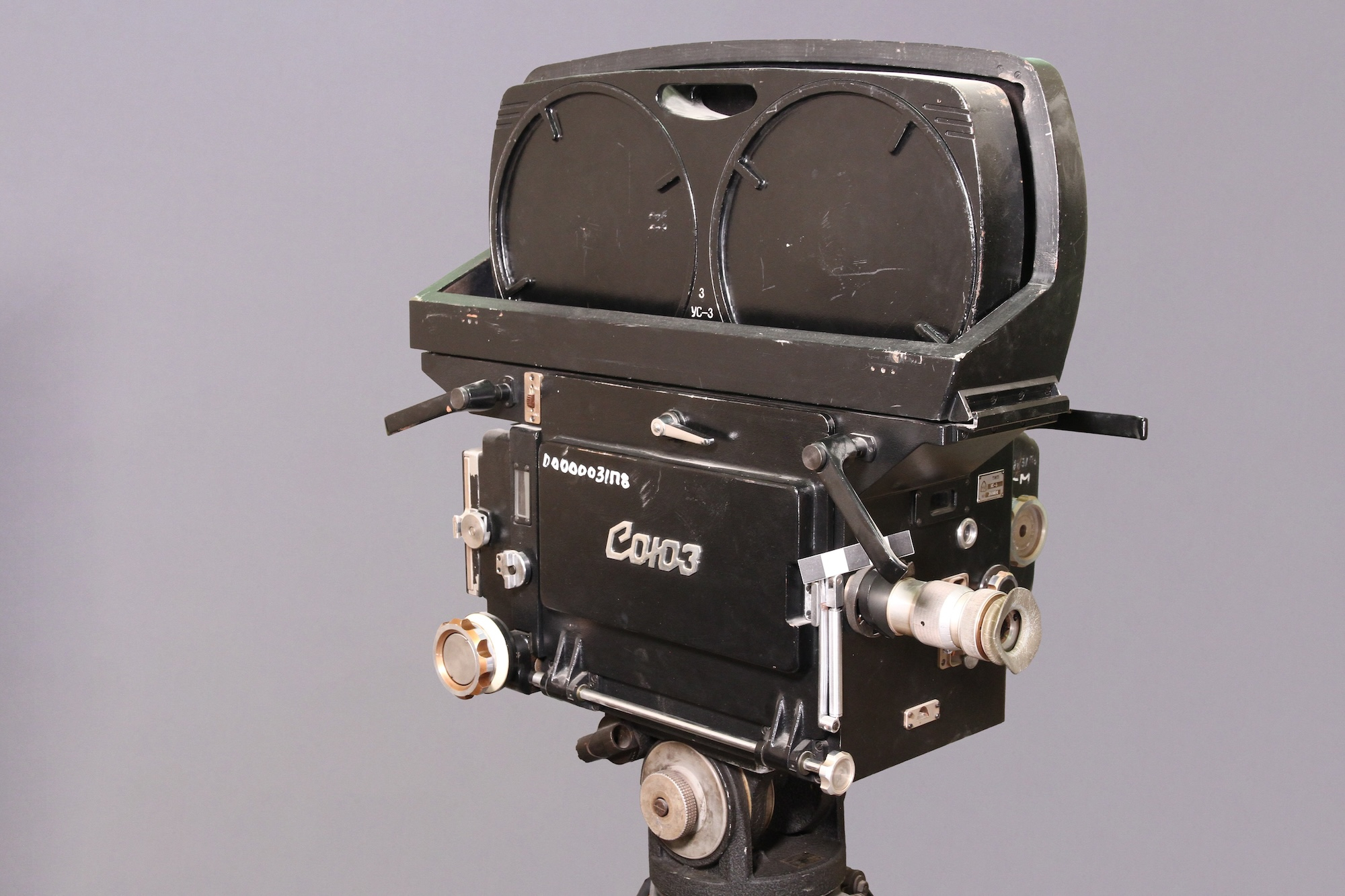

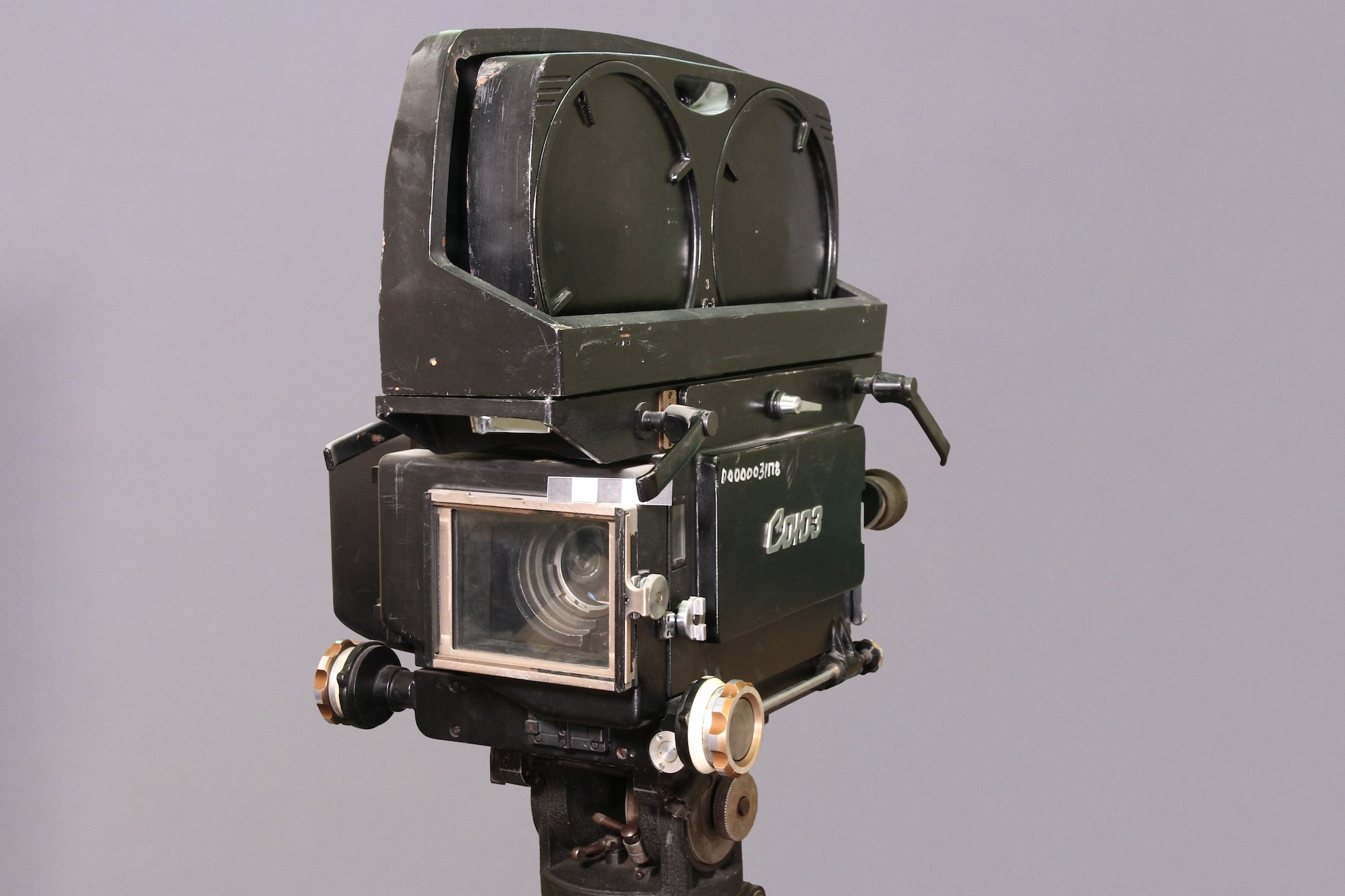

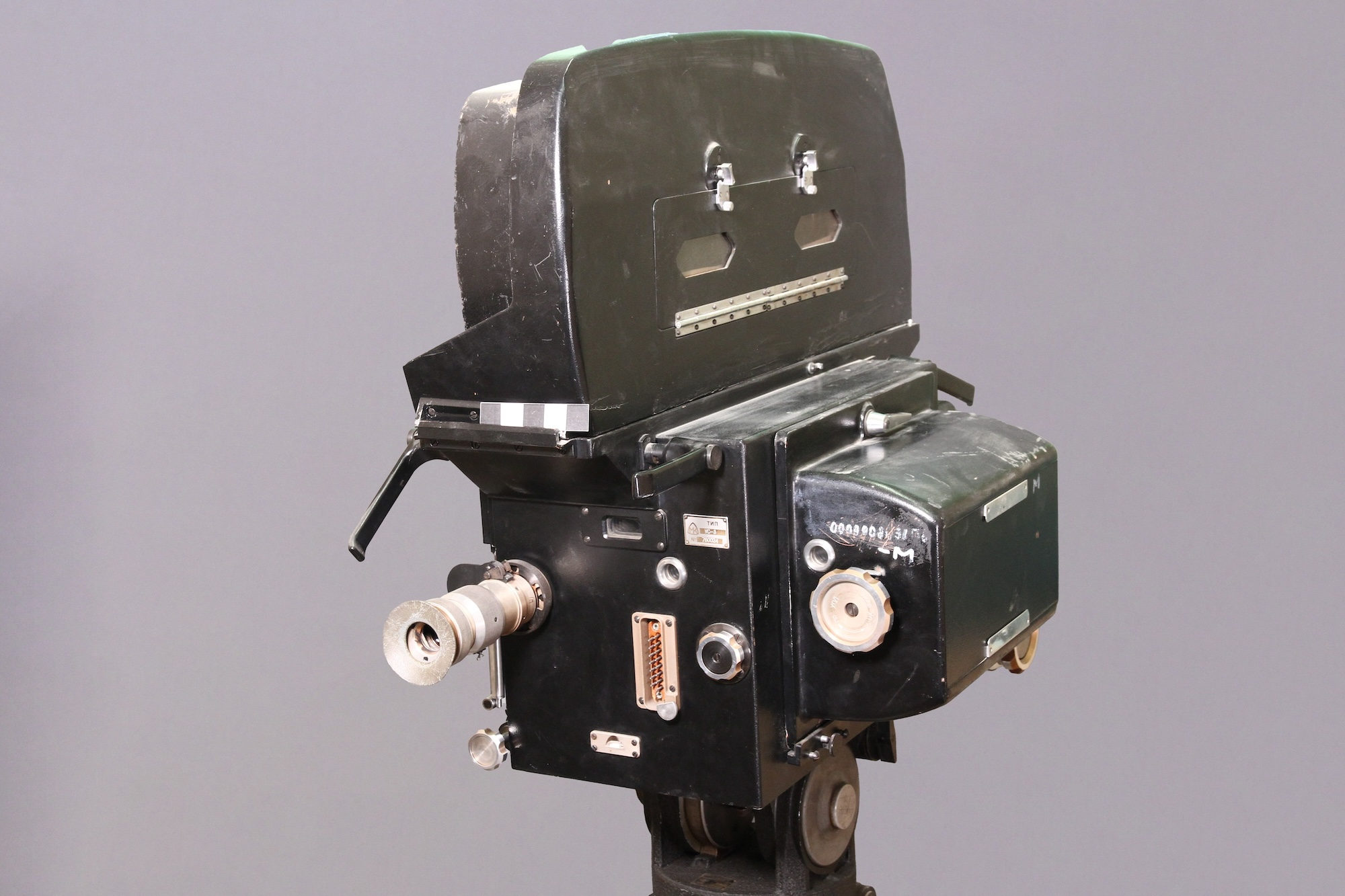

Внешний вид аппарата можно увидеть в галерее внизу страницы
