Назначение

«Кинор-35С»  — профессиональный штативно-плечевой киносъёмочный аппарат, разработанный в 1982 году специалистами МКБК для синхронных съёмок обычных, кашетированных и широкоэкранных кинофильмов на стандартной перфорированной 35-мм киноплёнке.

Общая характеристика

«Кинор-35С» входил в линейку киносъёмочных аппаратов «Кинор», специально разрабатывавшихся для профессионального кинематографа и телевидения. Камеры «Кинор» разрабатывались и выпускались различными конструкторскими коллективами и организациями и никак не связаны друг с другом общей конструкцией, назначением или форматом киноплёнки. Единственный признак, объединяющий эту линейку — все аппараты «Кинор» предназначались для профессионального использования и были оснащены сопряжённым визиром с зеркальным обтюратором.

Конструкция камеры

Чтобы снизить уровень звука механизма, шарниры и опоры грейферного механизма выполнены на подшипниках скольжения. Все передачи выполнены на зубчатых ремнях, а кассеты не связаны с механизмом камеры и имеют собственные электроприводы. Это, а также внутренняя шумоизоляция, и крепление механизма в корпусе через амортизаторы, позволило добиться низкого уровня шума в 28дб.

Аппарат «Кинор-35С» был оснащён кривошипно-кулисным грейферным механизмом с контргрейфером, кинематическая схема которого приведена на рисунке в галерее внизу страницы. Ведущий вал А имеет два кривошипа В и С. Кривошип В приводит в движение рычаг D грейфера, имеющий на противоположном конце зуб Е. Кривошип С, выполненный в виде эксцентрика, приводит в движение шатун F контргрейфера. Рычаг D средней частью скользит во втулке G, свободно качающейся на неподвижной оси, перпендикулярной плоскости рисунка. Шток Н с зубом J контргрейфера получает движение от шатуна F посредством пальца К, удерживаемого в рабочем положении относительно штока замком L, который может поворачиваться вокруг оси М. Шток контргрейфера перемещается возвратно-поступательно по стрелкам N в направляющих Р.

Замок L служит для расцепления контргрейфера с механизмом и вывода зубьев контргрейфера во время зарядки киноплёнки. Поворот замка по часовой стрелке освобождает палец К и позволяет зубьям контргрейфера выйти из фильмового канала. Зуб грейфера Е совершает сложное возвратно-поступательное движение по траектории, обозначенной на рисунке эллипсом, вследствие чего фильмовому каналу в районе грейферного механизма придана криволинейная форма.

Технические характеристики

Привод:

Электропривод постоянного и переменного тока. Скорости съемки 24 и 25к/с и плавно регулируемая 6-32к/с, кварцевая стабилизация.

Обтюратор:

Зеркальный с переменным углом раскрытия.

Ход камеры:

• прямой
• обратный
• покадровый

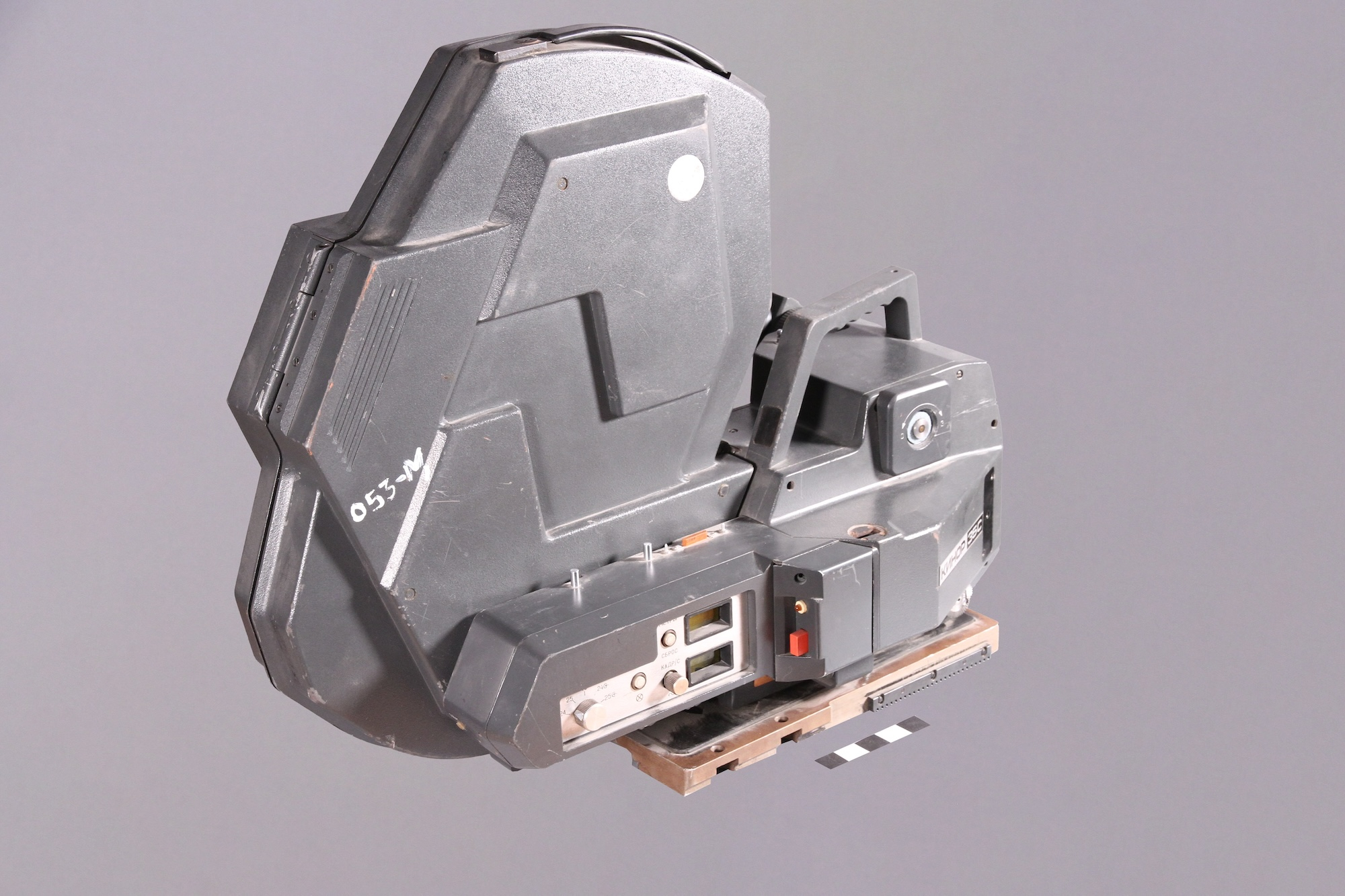

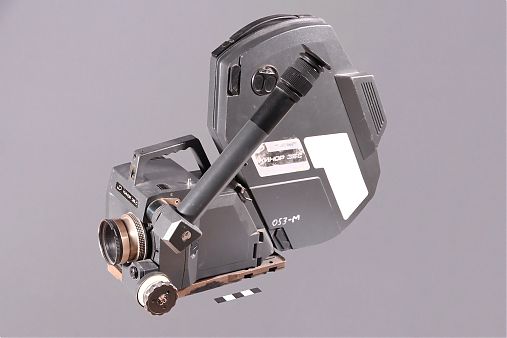

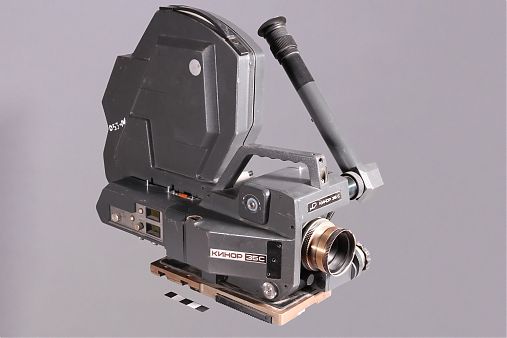

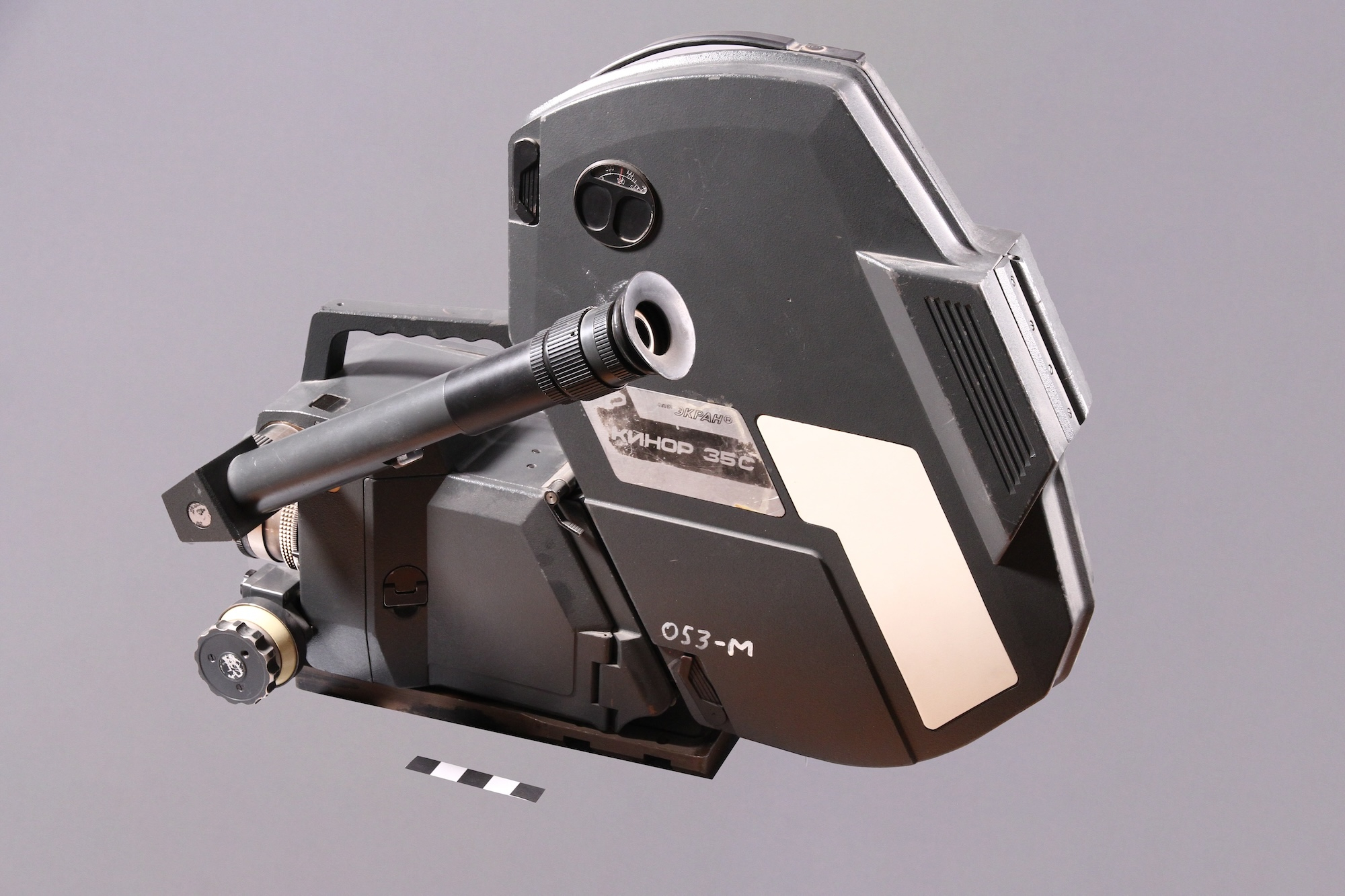

Внешний вид аппарата можно увидеть в галерее внизу страницы
